Соединители и панельки

медный сплав, Предельное напряжение не менее,В 750 В в течение 1 мин., Предельный ток через контакт,А 5, Рабочая температура,оС -55...105, Рабочее напряжение,В 250, Серия MTA-100, Сопротивление изолятора не менее,МОм 5000, Сопротивление контактов не более,Ом 0.006, Способ монтажа пайка на плату, Форма контактов прямые, Функциональное назначение вилка, Шаг контактов,мм 2.54, <<

Вес брутто 0.96 Транспортная упаковка: размер/кол-во 48*31.5*22/5000 Количество контактов 10 Тип разъёма однорядная гнездовая колодка для штырей серии PBS для плат прямая Материал PBT Способ монтажа пайка в плату Материал корпуса PBT или полиэстер (UL 94V-0), standard - Nylon PA-46 Высота, мм 8,5 (корпус) Ширина, мм 25,4 Глубина, мм 2,5 Диапазон рабочих температур, C -40 +105 Сопротивление изоляции, МОм, не менее 1000 Контактное сопротивление, мОм, не более 20 Диэлектрическая прочность, В 1000 (50 Гц, 1 мин.) Шаг контактов, мм 2,54 <<

(гнездо) серии РППИ-М Способ монтажа монтаж быстроразъемных соед-ний многопроволочных медных проводов с клеммными выходами эл.оборудования Сечение провода 1,52,5 мм Основные размеры контакт - 4,8х0,8: L - 20,2 мм, B - 5,1 мм, S - 0,4 мм, d1 - 2,3 мм Диапазон рабочих температур (по стойкости изоляции) - до 75 С Материал контакт - латунь луженая, изоляция - ПВХ синего цвета <<

до 0,69 кВ Материал жилы медь Сечение жилы 2х10 мм Материал контактной части медь Класс гибкости 3, 4, 5, 6 Материал изоляции Полипропилен Покрытие контактной части гальваническое лужение Температурная стойкость изоляции 105 С Длина контактной части 14 мм Технология монтажа опрессовка Размер L - 26.6, L1 - 14, l - 19, B - 7.6, H - 12.6, d - 6.9, d1 - 6.5 мм Цвет красный <<

серии ВРПИ-П Назначение монтаж быстроразъемных соед-ний многопроволочных проводов на подвижном составе и в зонах вибрации Сечение провода 1,52,5 мм Основные размеры контакт - 6,3х0,8: L - 20,4 мм, l - 10 мм, B - 6,3 мм, S - 0,8 мм, d1 - 2,3 мм Диапазон рабочих температур (по стойкости изоляции) - до 75 С Материал контакт - латунь луженая, изоляция - ПВХ синего цвета <<

0.5 А, 50 В, 50 МОм, корпус полистирол UL94V-0, монтаж на плату, под пайку Разъемы FPC/FFC Шаг контактов, мм 1.0 Количество контактов 16 Способ монтажа монтаж на плату - пайка Сопротивление изоляции, МОм, не менее 50 Материал контакта фосфористая бронза, луженая оловом Контактная группа снизу Максимальный ток, А 0.5 Максимальное напряжение, В 50 Материал корпуса полистирол UL94V-0 Транспортная упаковка: размер/кол-во 64*23*35/1000 Вес брутто 0.94 <<

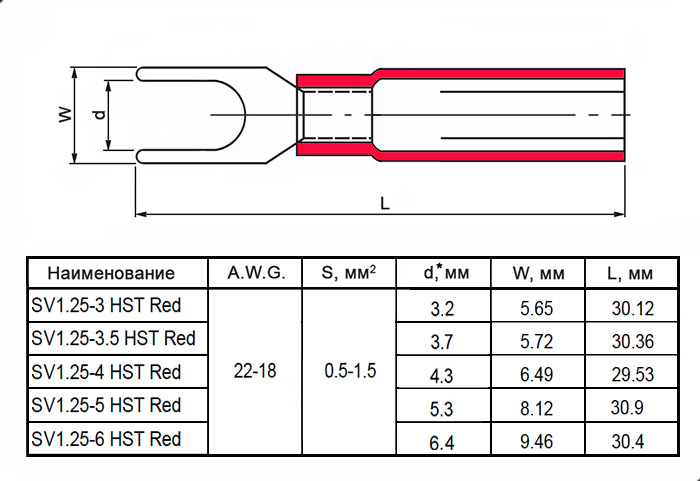

Клеммы тип *U* изолированные Вес брутто 0.79 Транспортная упаковка: размер/кол-во 51*38*27.5/3500 Глубина (L) ~30 мм Тип клемма изолированная типа 'U' серии SV Сечение провода 22-18 AWG, 0,5 1,5 мм2 Материал латунь луженая Диэлектрик термоусадочная трубка HST (цвет - красный) Ширина клеммы внутренняя (d)* / внешняя (W) - 3,2/ 5,65 мм <<

Клеммы тип *U* изолированные Вес брутто 0.77 Транспортная упаковка: размер/кол-во 51*38*27.5/3500 Глубина (L) ~30,5 мм Тип клемма изолированная типа 'U' серии SV Сечение провода 22-18 AWG, 0,5 1,5 мм2 Материал латунь луженая Диэлектрик термоусадочная трубка HST (цвет - красный) Ширина клеммы внутренняя (d)*/ внешняя (W) - 3,7/ 5,72 мм <<

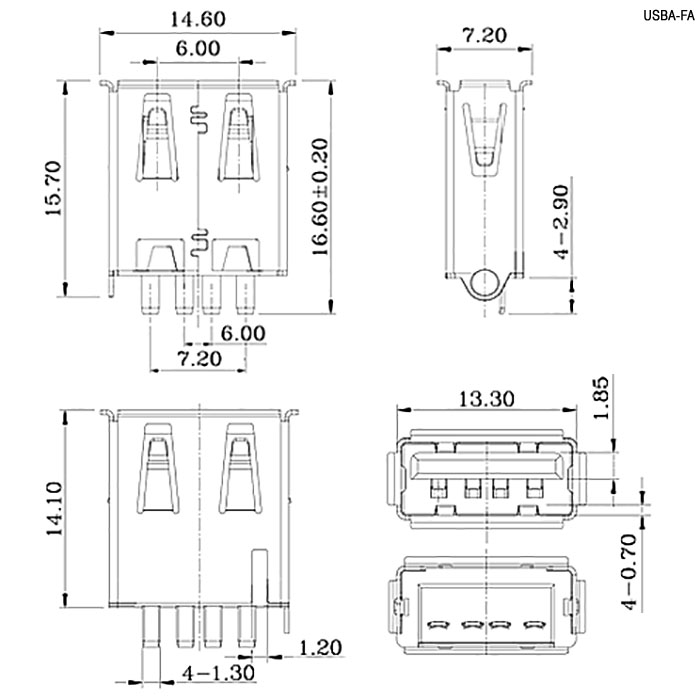

Контактное сопротивление, мОм, не более 30 Сопротивление изоляции, МОм, не менее 100 (при Uисп.dc=500 В) Номинальное напряжение, В 5 Максимальное напряжение, В 30 Номинальный ток, А 1 Количество циклов коммутации (электро), не менее 10000 Диапазон рабочих температур, C -20+85 Высота, мм 7,2 Ширина, мм 14,6 Глубина, мм 16,6 Вес брутто 1.90 Транспортная упаковка: размер/кол-во 42*28*23.5/5000 <<

-20+105 C, PA66 UL94V-0 Клеммники аналог WAGO Вес брутто 2.26 Транспортная упаковка: размер/кол-во 47*37*38.5/4000 Цвет корпус - серый, рычаги - оранжевые Материал корпуса PA66 UL94V-0 Количество клемм 1 Высота, мм 19 Ширина, мм 7.5 Материал контакта латунь Глубина, мм 24 Диапазон рабочих температур, C -20+105 Номинальное напряжение, В 250 Максимальный ток, А 32 Сечение провода, мм2 0,5...6 (20 - 10AWG) <<

кольцевой изолированный серии НКИ Область применения оконцевание опрессовкой многопроволочных гибких медных пр-дов под винт М6 Сечение провода 1,02,5 мм Номинальный ток 27 А Основные размеры D - 6,4, В - 12, L - 26,8, l - 10, d1 - 2,3, A - 6,0, S - 0,8 мм Материал контакт - медь луженая, изоляция - ПВХ синего цвета <<

(гнездо) серии РППИ-М Способ монтажа монтаж быстроразъемных соед-ний многопроволочных медных проводов с клеммными выходами эл.оборудования Сечение провода 1,52,5 мм Основные размеры контакт - 6,3х0,8: L - 22,2 мм, B - 6,6 мм, S - 0,4 мм, d1 - 2,3 мм Диапазон рабочих температур (по стойкости изоляции) - до 75 С Материал контакт - латунь луженая, изоляция - ПВХ синего цвета <<

Количество контактов 10 (5 x 2) с шагом 2,54 Тип разъёма F - розетка с врезным контактом IDC Способ монтажа монтаж на плоский кабель Материал корпуса GF-PBT UL94V-0 Высота, мм 6,9 Ширина, мм 17,40 Номинальный ток, А AC/ DC - 1 Материал контакта латунь или фосфористая бронза Глубина, мм 7,0 корпус (врезная часть) мм Диапазон рабочих температур, C -45+105 Сопротивление изоляции, МОм, не менее 1000 Контактное сопротивление, мОм, не более 20 Диэлектрическая прочность, В 500 (50 Гц, 1 мин.) Шаг контактов, мм 2,54 <<

Шаг контактов, мм 5.0 мм Количество клемм 2 Высота 14.2 мм Ширина 10.0 мм Глубина 10.3 мм Номинальный ток 10 А Тип винтовой модульный клеммный блок, на плату, 2 контакта, серии RG128-5.0 Диаметр (сечение) проводника 2.5 кв. мм(24-12 AWG) Номинальное напряжение 300 В Цвет зеленый Сечение провода 2.5 кв. мм Диапазон рабочих температур -40+105 С Контактное сопротивление, не более 20 мОм Способ монтажа на плату, пайка Материал корпуса PA66 UL94V-0 Сопротивление изоляции, не менее 5000 МОм (при Uисп.dc=1000 В) Диэлектрическая прочность 2000 В (50 Гц )/ 1 мин. Вес брутто 2.50 Транспортная упаковка: размер/кол-во 29*22*35.5/5000 <<

изолированный серии РПИ-О Назначение монтаж быстроразъемных соед-ний с доп. ответвлением многопроволочных медных проводов Сечение провода 0,51,5 мм Основные размеры контакт - 6,3х0,8: L - 21,5 мм, L1 - 7,7 мм, l - 10 мм, B - 6,3 мм, S - 0,4 мм, d1 - 1,7 мм Диапазон рабочих температур (по стойкости изоляции) - до 75 С Материал контакт - латунь луженая, изоляция - ПВХ красного цвета <<
