Резонаторы
![]() |
0900PC15J0013E JOHANSON
Многофункциональный интегрированный керамический пассивный компонент с согласованным импедансом 868/915 ...
МГц для поверхостного монтажа << Производитель: JOHANSON
|
Цена от 160 шт.: 48.00 руб. Цена от 55 шт.: 52.37 руб. Цена от 30 шт.: 58.20 руб. Цена от 5 шт.: 67.71 руб. |
Срок доставки в офис:
Ростов-н/Д: 6-9 раб.дней Ставрополь: 12-16 раб.дней Доступно: < 3000 шт
|
![]() |
10.0 МГц 30ppm 20pF (HC-49S/SMD) Taizhou
Кварцевый резонатор 10000kHz 30ppm, 20pF, корп. HC-49/US-SMD, -20...+60C
Производитель: Taizhou
Внешний вид товара может отличаться
|
Цена от 650 шт.: 13.62 руб. Цена от 170 шт.: 15.59 руб. Цена от 85 шт.: 17.98 руб. Цена от 14 шт.: 21.90 руб. |
Срок доставки в офис:
Ростов-н/Д: 6-9 раб.дней Ставрополь: 12-16 раб.дней Доступно: < 80 шт
|
![]() |
10.0 МГц MT (ZTA) Taizhou
Кварцевый резонатор
Производитель: Taizhou
Внешний вид товара может отличаться
|
Цена от 1000 шт.: 2.55 руб. Цена от 200 шт.: 3.55 руб. Цена от 100 шт.: 4.13 руб. Цена от 70 шт.: 4.96 руб. |
Срок доставки в офис:
Ростов-н/Д: 6-9 раб.дней Ставрополь: 12-16 раб.дней Доступно: < 4000 шт
|
![]() |
10.0 Мгц МТ ZTTCS10.00MT50HC0F-R4 Taizho
Кварцевый резонатор
Производитель: Taizhou
Внешний вид товара может отличаться
|
Цена от 370 шт.: 6.17 руб. Цена от 100 шт.: 8.28 руб. Цена от 50 шт.: 9.42 руб. Цена от 30 шт.: 10.93 руб. |
Срок доставки в офис:
Ростов-н/Д: 6-9 раб.дней Ставрополь: 12-16 раб.дней Доступно: < 4000 шт
|
![]() |
10.00000 MHz HC-49S/SMD 30ppm 16пф
Производитель: CPM
Внешний вид товара может отличаться
|
Цена от 3000 шт.: 5.41 руб. Цена от 1000 шт.: 5.60 руб. |
Срок доставки в офис:
Ростов-н/Д: 5-8 раб.дней Ставрополь: 13-20 раб.дней Кратность заказа: 1000 шт
Доступно: < 4000 шт
|
![]() |
10.00000 МГц HC-49S 30ppm 16пф
Производитель: CPM
Внешний вид товара может отличаться
|
Цена от 2200 шт.: 5.15 руб. Цена от 400 шт.: 5.32 руб. Цена от 200 шт.: 5.72 руб. |
Срок доставки в офис:
Ростов-н/Д: 5-8 раб.дней Ставрополь: 13-20 раб.дней Кратность заказа: 200 шт
Доступно: < 3000 шт
|
![]() |
10.000000 МГц HC-49U 30ppm 16пф
Производитель: CPM
Внешний вид товара может отличаться
|
Цена от 1500 шт.: 7.43 руб. Цена от 300 шт.: 7.70 руб. Цена от 100 шт.: 8.27 руб. |
Срок доставки в офис:
Ростов-н/Д: 5-8 раб.дней Ставрополь: 13-20 раб.дней Кратность заказа: 100 шт
Доступно: < 1000 шт
|
![]() |
10.738635 МГц HC-49U 30ppm 16пф
Производитель: CPM
Внешний вид товара может отличаться
|
Цена от 2600 шт.: 4.33 руб. Цена от 400 шт.: 4.62 руб. Цена от 100 шт.: 4.81 руб. |
Срок доставки в офис:
Ростов-н/Д: 5-8 раб.дней Ставрополь: 13-20 раб.дней Кратность заказа: 100 шт
Доступно: < 800 шт
|
![]() |
10000kHz 20ppm 20pF (HC-49S/SMD) Taizhou
Кварцевый резонатор 10000kHz 30ppm, 20pF, корп. HC-49/US-SMD, -20...+60C
Производитель: Taizhou
Внешний вид товара может отличаться
|
Цена от 670 шт.: 13.16 руб. Цена от 170 шт.: 15.08 руб. Цена от 85 шт.: 17.41 руб. Цена от 15 шт.: 21.26 руб. |
Срок доставки в офис:
Ростов-н/Д: 6-9 раб.дней Ставрополь: 12-16 раб.дней Доступно: < 5000 шт
|
![]() |
11,0592MHz HC-49U
Кварцевый резонатор корпус HC-49U
Производитель: Китай
Внешний вид товара может отличаться
|
Цена от 500 шт.: 17.79 руб. Цена от 100 шт.: 18.36 руб. Цена от 20 шт.: 19.09 руб. Цена от 15 шт.: 20.38 руб. |
Срок доставки в офис:
Ростов-н/Д: 8-12 раб.дней Ставрополь: 13-20 раб.дней Кратность заказа: 5 шт
Доступно: < 200 шт
|
![]() |
11.0592 МГц 20ppm 20pF (HC-49S) Taizhou
Кварцевый резонатор 11059.2kHz 20ppm, 20pF, корп. HC-49/S, -20...+60C
Производитель: Taizhou
Внешний вид товара может отличаться
|
Цена от 800 шт.: 10.52 руб. Цена от 200 шт.: 12.21 руб. Цена от 100 шт.: 14.23 руб. Цена от 20 шт.: 17.57 руб. |
Срок доставки в офис:
Ростов-н/Д: 6-9 раб.дней Ставрополь: 12-16 раб.дней Доступно: < 200 шт
|
![]() |
11.0592 МГц 30ppm 20pF (HC-49S/SMD) Taizh
Кварцевый резонатор 11059.2kHz 30ppm, 20pF, корп. HC-49/US-SMD, -20...+60C
Производитель: Taizhou
Внешний вид товара может отличаться
|
Цена от 1500 шт.: 12.19 руб. Цена от 500 шт.: 14.84 руб. Цена от 250 шт.: 17.29 руб. Цена от 15 шт.: 20.90 руб. |
Срок доставки в офис:
Ростов-н/Д: 6-9 раб.дней Ставрополь: 12-16 раб.дней Доступно: < 200 шт
|
![]() |
11.05920 МГц HC-49S 30ppm 16пф
Производитель: CPM
Внешний вид товара может отличаться
|
Цена от 2200 шт.: 5.15 руб. Цена от 400 шт.: 5.32 руб. Цена от 200 шт.: 5.72 руб. |
Срок доставки в офис:
Ростов-н/Д: 5-8 раб.дней Ставрополь: 13-20 раб.дней Кратность заказа: 200 шт
Доступно: < 3000 шт
|
![]() |
11.059200 МГц HC-49U 30ppm 16пф
Производитель: CPM
Внешний вид товара может отличаться
|
Цена от 1900 шт.: 5.95 руб. Цена от 300 шт.: 6.36 руб. Цена от 100 шт.: 6.63 руб. |
Срок доставки в офис:
Ростов-н/Д: 5-8 раб.дней Ставрополь: 13-20 раб.дней Кратность заказа: 100 шт
Доступно: < 300 шт
|
![]() |
11059.2kHz 20ppm 20pF (HC-49S/SMD) Taizhou
Кварцевый резонатор 11059.2kHz 20ppm, 20pF, корп. SMD -20...+60C
Производитель: Taizhou
Внешний вид товара может отличаться
|
Цена от 660 шт.: 13.38 руб. Цена от 170 шт.: 15.32 руб. Цена от 85 шт.: 17.68 руб. Цена от 14 шт.: 21.57 руб. |
Срок доставки в офис:
Ростов-н/Д: 6-9 раб.дней Ставрополь: 12-16 раб.дней Доступно: < 600 шт
|
![]() |
12,0000MHz HC-49U
Кварцевый резонатор корпус HC-49U
Производитель: Китай
Внешний вид товара может отличаться
|
Цена от 500 шт.: 12.26 руб. Цена от 200 шт.: 12.45 руб. Цена от 30 шт.: 12.96 руб. Цена от 25 шт.: 14.06 руб. |
Срок доставки в офис:
Ростов-н/Д: 8-12 раб.дней Ставрополь: 13-20 раб.дней Кратность заказа: 5 шт
Доступно: < 90 шт
|
![]() |
12.0 МГц 30ppm 20pF (HC-49S/SMD) Taizhou
Кварцевый резонатор 12000kHz 30ppm, 20pF, корп. HC-49/US-SMD, -20...+60C
Производитель: Taizhou
Внешний вид товара может отличаться
|
Цена от 660 шт.: 13.22 руб. Цена от 170 шт.: 15.14 руб. Цена от 85 шт.: 17.48 руб. Цена от 15 шт.: 21.34 руб. |
Срок доставки в офис:
Ростов-н/Д: 6-9 раб.дней Ставрополь: 12-16 раб.дней Доступно: < 1000 шт
|
![]() |
12.81224 Geyer
KX-49 4MHz 30/50ppm 30pF
Производитель: Geyer
Внешний вид товара может отличаться
|
Цена от 550 шт.: 24.49 руб. Цена от 200 шт.: 28.16 руб. Цена от 100 шт.: 31.44 руб. Цена от 8 шт.: 38.23 руб. |
Срок доставки в офис:
Ростов-н/Д: 6-9 раб.дней Ставрополь: 12-16 раб.дней Доступно: < 200 шт
|
![]() |
12.81288 Geyer
KX-49 7.3728MHz 30/50ppm 30pF
Производитель: Geyer
Внешний вид товара может отличаться
|
Цена от 400 шт.: 32.41 руб. Цена от 100 шт.: 36.77 руб. Цена от 60 шт.: 40.62 руб. Цена от 7 шт.: 48.73 руб. |
Срок доставки в офис:
Ростов-н/Д: 6-9 раб.дней Ставрополь: 12-16 раб.дней Доступно: < 800 шт
|
![]() |
12.81328 Geyer
KX-49 14.7456 MHZ
Производитель: Geyer
Внешний вид товара может отличаться
|
Цена от 400 шт.: 24.74 руб. Цена от 100 шт.: 30.29 руб. Цена от 60 шт.: 32.87 руб. Цена от 9 шт.: 37.30 руб. |
Срок доставки в офис:
Ростов-н/Д: 6-9 раб.дней Ставрополь: 12-16 раб.дней Доступно: < 1000 шт
|
Резонаторы - элементы генерации частоты
Название этот вида изделий произошло от латинского слова resono – звучу в ответ, откликаюсь. Кварцевый резонатор представляет собой пластину, отделенную строго под определенным углом от целого куска низкотемпературного кварца. От этого зависят электромеханические параметры изделия. Пластина имеет собственную частоту механических колебаний. На пластину с двух сторон вакуумным способом напылены электроды из никеля, платины, серебра или золота. Пластина жестко закреплена на основании резонатора и герметично закрыта крышкой.
Резонатор - это отдельный, самый ответственный элемент в устройстве генерации частоты. Принцип его работы основан на обратном пьезоэлектрическом эффекте. Если к электродам (выводам) резонатора приложить переменное напряжение с частотой, соответствующей резонансной частоте пластины, то начнется процесс аналогичный тому, который происходит в последовательном резонансном колебательном контуре. Но благодаря очень высокой добротности (порядка 10000 — 1000000) такого контура, потери для поддержания колебаний в нем очень малы.
Рис. 1. Эквивалентная схема кварцевого резонатора
К недостаткам резонаторов можно отнести чрезвычайно узкий диапазон подстройки частоты, высокую степень риска повредить кристалл при падении изделия или ином ударном (механическом) воздействии, перегрев в процессе пайки.
Представленная на сайте номенклатура позволяет максимально удовлетворить возникшую потребность. Покупатель может купить резонаторы по оптимальной цене. Сервис доставки позволяет осуществить продажу в любые регионы.
Основные технические параметры резонаторов
- Номинальная частота в кГц или в МГц— указана на корпусе или в документации. Может иметь как целое значение, например 10,0 Мгц, так и дробное — 3.579545 МГц
- Рабочая гармоника - основная (частоты до 20 Мгц) или мода (нечетная) 3-я,5-я (частоты до 200 МГц)
- Нагрузочная емкость — емкость в пФ, при которой обеспечивается настройка номинальной частоты генерации. Указывается в технической документации производителя изделий отдельно для каждого типа резонаторов. Например, 6пФ, 12 пФ, 20 пФ.
- Долговременная нестабильность частоты (старение) — выражается в частях миллиона (ррм) за год от номинального значения, установленных по стандартному ряду. Например, ± 30 ppm/year
- Диапазон рабочих температур — может варьироваться в диапазоне от -40 °С до +80 °С

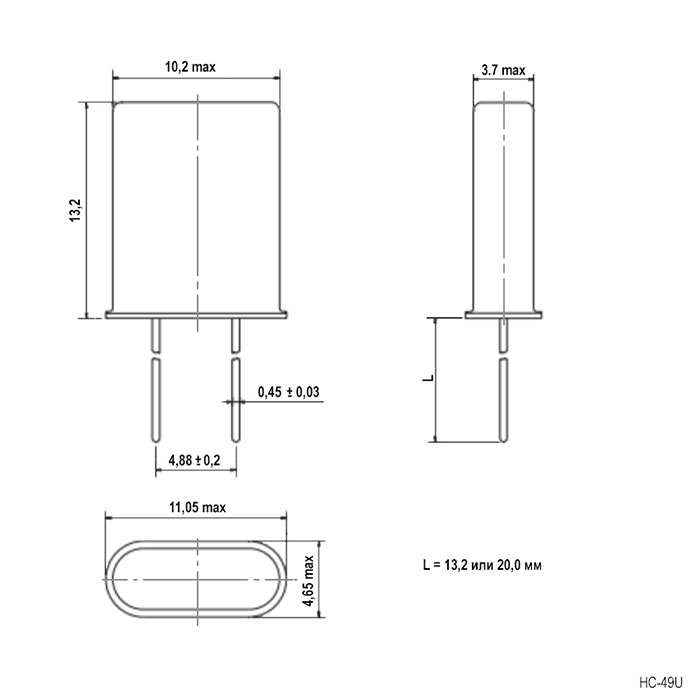

- корпус - для монтажа в отверстия, например HC-49U, HC-49S. Для поверхностного монтажа, например HC49S/SMD
В интернет-магазине компании «Элсин», поставщика широкого ассортимента компонентов, можно заказать и купить широкий спектр кварцевых резонаторов как оптом, так и в розницу. В продажу поступают различные модификации изделий по доступным ценам. Доставка товаров осуществляется в любой регион.
