Соединители и панельки

Клеммники разрывные Вес брутто 0.82 Транспортная упаковка: размер/кол-во 29*22*35.5/5000 Высота 7.2 мм Ширина 11.7 мм Глубина 9.2 мм Номинальный ток 8 А Номинальное напряжение 300 В Количество контактов 3 Тип разъёма разъемный клеммный блок на плату угловой (R), 3 контакта, серии 15ERGRC-3.5, вилка (M) Диапазон рабочих температур -40+105 С Совместимость 3.5мм: 15ERGK-3.5-03P, 15ERGKA-3.5-03P, 15ERGKB-3.5-03P, 15ERGKD-3.5-03P, 15ERGKN-3.5-03P, 15ERGA-3.5-03P, 15ERGB-3.5-03P Способ монтажа на плату Шаг разъёма 3.5 мм Материал корпуса PA66 UL94V-0, зеленый Количество клемм 3 Диэлектрическая прочность 2001 В (50 Гц )/ 1 мин. <<

Клеммники разрывные Вес брутто 0.85 Транспортная упаковка: размер/кол-во 29*22*35.5/5000 Высота 7.2 мм Ширина 12.6 мм Глубина 9.2 мм Номинальный ток 8 А Номинальное напряжение 300 В Количество контактов 3 Тип разъёма разъемный клеммный блок на плату угловой (R), 3 контакта, серии 15ERGRC-3.81, вилка (M) Диапазон рабочих температур -40+105 С Совместимость 3.81мм: 15ERGK-3.81-03P, 15ERGKC-3.81-03P, 15ERGKA-3.81-03P, 15ERGKB-3.81-03P, 15ERGA-3.81-03P, 15ERGB-3.81-03P Способ монтажа на плату Шаг разъёма 3.81 мм Материал корпуса PA66 UL94V-0, зеленый Диэлектрическая прочность 2000 В (50 Гц )/ 1 мин. <<

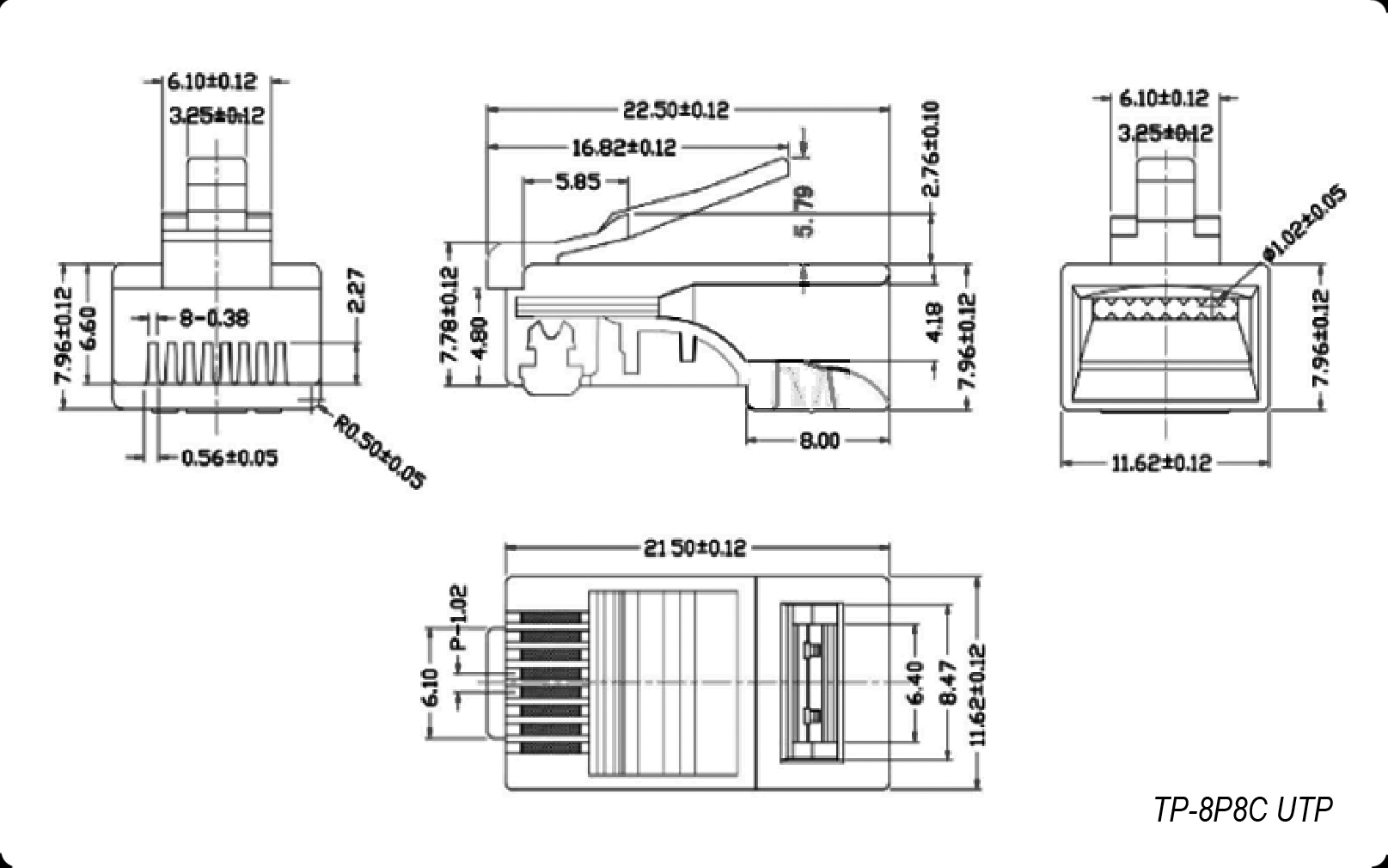

5/4400 Высота 13,75 = 7,96 (корпус) + 5,79 (защелка - свободна) мм Ширина 11,62 мм Глубина 22,5 мм Тип разъёма вилка - коннектор 8P8C UTP (неэкранированная), cat.5E Диапазон рабочих температур -20+70 С Контактное сопротивление, не более 35 мОм Совместимость розетка TJC-8P8C, адаптеры GCT, модули TJ-8P неэкранированные Сопротивление изоляции, не менее 500 (при Uисп.dc =500 В) МОм Монтажный инструмент HS-210N, НТ-315, HT-568, HT-86, LY-2070B, HT-2008R, HT-500R, HT-86 Диэлектрическая прочность 500 (50 Гц, 1 мин.) В Количество циклов коммутации (электро), не менее 500 Прочность прочность соединения с кабелем на разрыв - 89 Н Количество циклов коммутации, не менее 500 <<

типа серии ОВ Назначение монтаж параллельных ответвлений и соединений от многопроволочных и моножильных медных проводов Сечение провода 46 мм Диапазон рабочих температур (по стойкости изоляции) - до 105 С Материал контакт - латунь , изоляция - полипропилен желтого цвета <<

медь Основные размеры L- 19,4, I - 10, B - 6,6, S - 0,8, D - 4,3, d1 - 1,7, А - 3,3 Сечение жилы 0,25, 0,34, 0,5, 0,75, 1,0, 1,5 мм Покрытие контактной части гальваническое лужение Материал контактной части медь Размер крепёжного болта М4 Материал изоляции Нейлон Цвет изоляции красный Температурная стойкость изоляции 105 С Технология монтажа опрессовка <<

Вес брутто 0.19 Транспортная упаковка: размер/кол-во 37*24*23/5000 Количество контактов 2 Тип разъёма однорядная гнездовая колодка для штырей серии PBS для плат угловая Материал PBT Способ монтажа пайка в плату Материал корпуса PBT или полиэстер (UL 94V-0), standard - Nylon PA-46 Высота, мм 8,5 (корпус) Ширина, мм 5,08 Глубина, мм 2,5 (корпус)+ 3,2 Диапазон рабочих температур, C -40+105 Сопротивление изоляции, МОм, не менее 1000 Контактное сопротивление, мОм, не более 20 Диэлектрическая прочность, В 1000 (50 Гц, 1 мин.) Шаг контактов, мм 2,54 <<

РШИ-П Назначение монтаж изолированных быстроразъемных соединений штекерного типа многопроволочных медных проводов Сечение провода 0,51,5 мм Основные размеры L - 21,5 мм, l - 10,2 мм, D - 4 мм,d1 - 1,7 мм Диапазон рабочих температур (по стойкости изоляции) - до 75 С Материал контакт - латунь луженая, изоляция - ПВХ красного цвета <<

(гнездо) серии РППИ-М Способ монтажа монтаж быстроразъемных соед-ний многопроволочных медных проводов с клеммными выходами эл.оборудования Сечение провода 0,51,5 мм Основные размеры контакт - 4,8х0,8: L - 20,5 мм, B - 5,1 мм, S - 0,4 мм, d1 - 1,7 мм Диапазон рабочих температур (по стойкости изоляции) - до 75 С Материал контакт - латунь луженая, изоляция - ПВХ красного цвета <<

Вес брутто 0.30 Транспортная упаковка: размер/кол-во 50*50*47/10500 Количество контактов 6 Тип разъёма Разъем питания низковольтный (розетка) серии H-XX Сечение провода 28AWG22AWG Материал корпуса Nilon-66 (UL94V-0) Высота, мм 5,6 Ширина, мм 15,7 (корпус), 17,3 (габарит) Глубина, мм 8 Диапазон рабочих температур, C -25+85 Шаг контактов, мм 2,54 <<

Вес брутто 0.76 Транспортная упаковка: размер/кол-во 42*19*26/10000 Глубина L - 20 мм Диаметр D/ d - 3,3/ 2,4 мм Тип втулка (гильза) соединительная неизолированная Сечение провода (22-16 AWG) 0,7-1,5 мм2 Материал медь луженая <<

Вес брутто 1.42 Транспортная упаковка: размер/кол-во 29*22*35.5/3600 Высота 8.5 мм Ширина 17 мм Глубина 12.0 мм Номинальный ток 15 А Номинальное напряжение 300 В Количество контактов 3 Тип разъёма разъемный клеммный блок на плату, 3 контакта, серии 2ERGVС-5.0, вилка (M) Диапазон рабочих температур -40+105 С Совместимость 5мм: 2ERGK-5.0-03P, 2ERGKE-5.0-03P, 2ERGKC-5.0-03P, 2ERGKA-5.0-03P, 2ERGKB-5.0-03P Способ монтажа на плату Шаг разъёма 5.0 мм Материал корпуса PA66 UL94V-0, зеленый Диэлектрическая прочность 2000 В (50 Гц )/ 1 мин. <<

типа серии ОВ Назначение монтаж параллельных ответвлений и соединений от многопроволочных и моножильных медных проводов Сечение провода 1,52,5 мм Диапазон рабочих температур (по стойкости изоляции) - до 105 С Материал контакт - латунь , изоляция - полипропилен синего цвета <<

30 Транспортная упаковка: размер/кол-во 39*30*27/10000 Диаметр (сечение) проводника 0,08~0,3 (28-22 AWG) мм2 Количество контактов 6 (2х3) Тип разъёма F - гнездо типа BLD Материал контакты - фосфористая бронза/ корпус - PA 66 (UL94V-0) Способ монтажа обжим на кабель Высота, мм 14 Ширина, мм 7,62 Глубина, мм 5,2 Диапазон рабочих температур, C -25+85 Шаг контактов, мм 2.54 <<

Вес брутто 1.18 Транспортная упаковка: размер/кол-во 56*60*50/10000 Количество контактов 5 Тип разъёма разъем питания низковольтный (розетка) серии HU Материал корпуса Nilon-66 (UL94V-0) Высота, мм 6,3 Ширина, мм 13,3 Глубина, мм 12,9 Диапазон рабочих температур, C -25+85 Шаг контактов, мм 2,54 <<

вилочный изолированный серии НВИ Область применения оконцевание опрессовкой многопроволочных медных проводов под винт М5 Сечение провода 1,02,5 мм Номинальный ток 27 А Основные размеры D - 5,3, В - 8,2, L - 23, l - 12, d1 - 2,3, S - 0,8 мм Материал контакт - медь луженая, изоляция - ПВХ синего цвета <<
