Соединители и панельки

Шаг контактов, мм 5.08 мм Количество клемм 2 Высота 10.0 мм Ширина 10.16 мм Глубина 8.3 мм Номинальный ток 10 А Тип винтовой модульный клеммный блок, на плату, 2 контакта, серии RG127R-5.08 Диаметр (сечение) проводника 1.5 кв. мм(26-14 AWG) Номинальное напряжение 300 В Цвет зеленый Сечение провода 1.5 кв. мм Диапазон рабочих температур -40+105 С Контактное сопротивление, не более 20 мОм Способ монтажа на плату, пайка Материал корпуса PA66 UL94V-0 Сопротивление изоляции, не менее 5000 МОм (при Uисп.dc=1000 В) Диэлектрическая прочность 2000 В (50 Гц )/ 1 мин. Вес брутто 1.80 Транспортная упаковка: размер/кол-во 42*28*18.5/5000 <<

до 0,69 кВ Материал жилы медь Сечение жилы 35 мм? Материал контактной части медь Класс гибкости 3, 4, 5, 6 Покрытие контактной части гальваническое лужение Длина контактной части 16 мм Технология монтажа опрессовка Размер L - 16, l - 16, D - 10.2, d - 8.7, d1 - 8.3 мм <<

тип *O* изолированные Вес брутто 0.65 Транспортная упаковка: размер/кол-во 51*38*27.5/3400 Глубина L ~ 26 мм Тип клемма изолированная тип 'О' серии RV Сечение провода 22-18 AWG, 0,5 1,5 мм? Материал латунь луженая Диэлектрик термоусадочная трубка серии HST (цвет - красный) Диаметр контакта внутренний (d)* = 3,7 мм / внешний (W) = 5,59 мм <<

упаковка: размер/кол-во 48*32*27/6100 Тип Проходной ответвитель врезного типа - скотчлок Цвет красный Назначение для соединения и подпараллеливания многожильных и одножильных проводов Тип клемм врезные Ширина, мм 27 (до монтажа) Глубина, мм 20 Максимальный ток, А 10 Сечение провода, мм2 0,5-1,0 (22-18AWG) Материал проводника медь <<

5/10128 Количество контактов 6 (3 x 2) с шагом 2,54 Тип разъёма F - розетка с врезным контактом IDC Способ монтажа монтаж на плоский кабель Материал корпуса GF-PBT UL94V-0 Высота, мм 6,9 Ширина, мм 12,32 Номинальный ток, А AC/ DC - 1 Материал контакта латунь или фосфористая бронза Глубина, мм 7,0 корпус (врезная часть) Диапазон рабочих температур, C -45+105 Сопротивление изоляции, МОм, не менее 1000 Контактное сопротивление, мОм, не более 20 Диэлектрическая прочность, В 500 (50 Гц, 1 мин.) Шаг контактов, мм 2,54 <<

55*34*25/10240 Количество контактов 8 (4 x 2) Тип разъёма М - вилка Способ монтажа монтаж на плату - пайка Материал корпуса термопластик (UL 94 V-0) Высота, мм 9,3 (корпус) + 3,10 Ширина, мм 17,76 Глубина, мм 9,1 Диапазон рабочих температур, C 0+85 Сопротивление изоляции, МОм, не менее 1000 Контактное сопротивление, мОм, не более 20 Диэлектрическая прочность, В 500 (50 Гц, 1 мин.) Шаг контактов, мм 2,54 <<

RG178, -40+90 C, под пайку Высокочастотные разъемы Тип разъёма IPX-P (вилка) Тип кабеля RG178 Диапазон рабочих частот, ГГц до 6 Волновое сопротивление, Ом 50 Диапазон рабочих температур, C -40+90 Способ монтажа пайка Вес брутто 0.05 Транспортная упаковка: размер/кол-во 35*35*19/10000 <<

Вес брутто 0.67 Транспортная упаковка: размер/кол-во 58*46*41/20000 Шаг контактов, мм 5,08 <<

0.14 Транспортная упаковка: размер/кол-во 46*36.5*26/2000 Высота 7.2 мм Ширина 16.3 мм Глубина 2.16 мм Количество контактов 8 A - размер 14 мм Диапазон рабочих температур -25+85 С Материал контакты - фосфористая бронза/ корпус - Nylon 66 Способ монтажа на кабель Сопротивление изоляции, не менее 1000 МОм Шаг контактов 2 мм <<

0.5 А, 50 В, 50 МОм, корпус полистирол UL94V-0, монтаж на плату, под пайку Разъемы FPC/FFC Шаг контактов, мм 0.5 Количество контактов 16 Способ монтажа монтаж на плату - пайка Сопротивление изоляции, МОм, не менее 50 Материал контакта фосфористая бронза, луженая оловом Контактная группа снизу Максимальный ток, А 0.5 Максимальное напряжение, В 50 Материал корпуса полистирол UL94V-0 Транспортная упаковка: размер/кол-во 64*23*35/1000 Вес брутто 0.44 <<

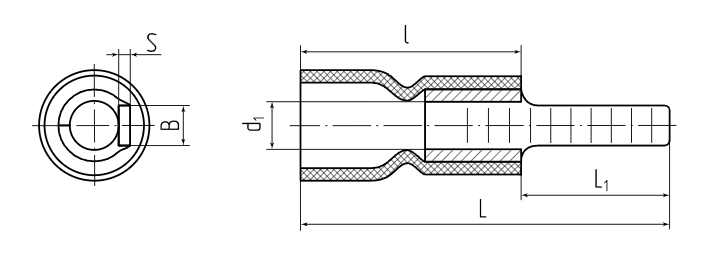

серии ВРПИ-М Назначение монтаж быстроразъемных соед-ний многопроволочных проводов на подвижном составе и в зонах вибрации Сечение провода 0,51,5 мм Основные размеры контакт - 6,3х0,8: L - 21 мм, l - 10 мм, B - 6,6 мм, S - 0,4 мм, d1 - 1,7 мм Диапазон рабочих температур (по стойкости изоляции) - до 75 С Материал контакт - латунь луженая, изоляция - ПВХ красного цвета <<

упаковка: размер/кол-во 51*24*32/10140 Количество контактов 12 (2х6) Тип разъёма F - гнездо Способ монтажа пайка в плату Материал корпуса термопластик UL 94V-0 Высота, мм 8,5 (корпус) Ширина, мм 15,24 Глубина, мм 5,0 Диапазон рабочих температур, C -45+105 Сопротивление изоляции, МОм, не менее 1000 Контактное сопротивление, мОм, не более 30 Шаг контактов, мм 2,54 <<

изолированный одинарный серии НШВИ Область применения оконцевание методом опрессовки гибких многопроволочных медных проводников Сечение провода 35 мм Основные размеры L - 30, L1 - 16, l - 19, d - 8,7, d1 - 8,3, D - 11,8 мм Диапазон рабочих температур (по стойкости изоляции) - до 105 С Материал контакт - медь луженая, изоляция - полипропилен красного цвета <<

Сечение жилы 2.5, 4, 6 Покрытие контактной части гальваническое лужение Материал контактной части медь Длина контактной части 14 мм Материал изоляции ПВХ Цвет изоляции желтый Температурная стойкость изоляции 75 С Технология монтажа опрессовка <<
