Соединители и панельки

изолированный серии РПИ-О Назначение монтаж быстроразъемных соед-ний с доп. ответвлением многопроволочных медных проводов Сечение провода 1,52,5 мм Основные размеры контакт - 6,3х0,8: L - 21,5 мм, L1 - 7,7 мм, l - 10 мм, B - 6,3 мм, S - 0,4 мм, d1 - 2,3 мм Диапазон рабочих температур (по стойкости изоляции) - до 75 С Материал контакт - латунь луженая, изоляция - ПВХ синего цвета <<

Транспортная упаковка: размер/кол-во 48*30*25/2000 <<

Транспортная упаковка: размер/кол-во 48*30*25/5000 <<

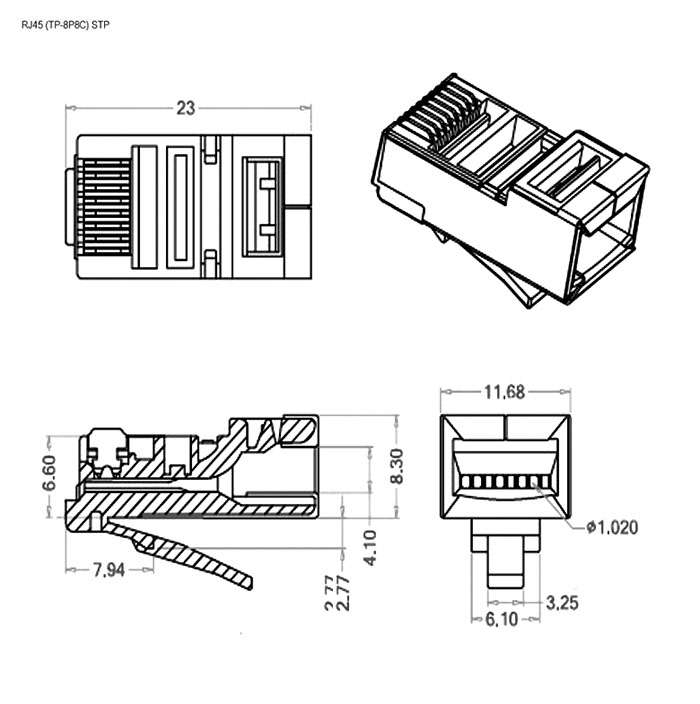

Высота 8,3 (корпус), 13,2 (полная с защелкой) мм Ширина 11,8 мм Глубина 22,5 мм Номинальный ток 1,5 А Тип разъёма вилка 8P8C FTP (cat.5E) Диапазон рабочих температур -40+80 С Материал корпус - PC UL94V-2, контакты - медный сплав с золочением Контактное сопротивление, не более 50 МОм Совместимость розетки и модули 8P8C c экраном Сопротивление изоляции, не менее 1000 (при Uисп.dc=500 В) МОм Монтажный инструмент HS-210N, НТ-315, HT-568, HT-86, LY-2070B, HT-2008R, HT-500R, HT-86 Диэлектрическая прочность 1000 (при Uисп.dc=500 В) В Номинальный ток, А 1,5 <<

IDC-разъем серии TP, (F) - розетка прямая Способ монтажа врезной монтаж на кабель Материал корпуса Nilon (UL 94 V-0), красный Высота, мм 6,99 Ширина, мм 5,08 Номинальный ток, А 3 Материал контакта никелированный медный сплав Глубина, мм 13,21 Сечение провода, мм2 22 AWG Контактное сопротивление, мОм, не более 30 Шаг контактов, мм 2,54 <<

Транспортная упаковка: размер/кол-во 48*30*25/5000 Максимальный ток 15 А Диаметр (сечение) проводника (d max) - 2,3 мм (1,5-2,5 мм2 - 16-14 AWG) Тип клемм (наконечников) для обжатия клемма изолированная ножевая M - типа (вилка) Материал луженая латунь Диэлектрик трубка термоусадочная серии HST (цвет - синий) Монтажный инструмент см. Инструмент/ Обжимной инструмент Тип клемм (наконечников) для обжима клемма изолированная ножевая M - типа (вилка) <<

99 Транспортная упаковка: размер/кол-во 48*31.5*27/10000 Диаметр (сечение) проводника 28-22 AWG Количество контактов 10 Тип разъёма F - гнездо Материал контакты - фосфористая бронза/ корпус - Nylon 66 Способ монтажа обжим на кабель Высота, мм 14 Ширина, мм 25,7 Глубина, мм 2,54 Диапазон рабочих температур, C -25 +85 Сопротивление изоляции, МОм, не менее 1000 Контактное сопротивление, мОм, не более 30 Шаг контактов, мм 2.54 <<

Вес брутто 0.60 Транспортная упаковка: размер/кол-во 48*31.5*22/5000 Количество контактов 6 Тип разъёма однорядная гнездовая колодка для штырей серии PBS для плат угловая Материал PBT Способ монтажа пайка в плату Материал корпуса PBT или полиэстер (UL 94V-0), standard - Nylon PA-46 Высота, мм 8,5 (корпус) Ширина, мм 15,24 Глубина, мм 2,5 (корпус)+ 3,2 Диапазон рабочих температур, C -40+105 Сопротивление изоляции, МОм, не менее 1000 Контактное сопротивление, мОм, не более 20 Диэлектрическая прочность, В 1000 (50 Гц, 1 мин.) Шаг контактов, мм 2,54 <<

сопротивление, мОм, не более 30 Сопротивление изоляции, МОм, не менее 1000 (при Uисп.dc=500 В) Максимальное напряжение, В 30 Номинальный ток, А 1,5 Количество циклов коммутации (электро), не менее 1500 Диапазон рабочих температур, C 0+50, хранение -20+60 Материал корпус - сталь с Ni-покрытием 0,3 мм, изолятор - PBT UL94-HB, контакты - Cu-сплав с покрытием Высота, мм 14,6 (корпус) Ширина, мм 6,65 Глубина, мм 19,4 Вес брутто 1.73 Транспортная упаковка: размер/кол-во 37*27*37/7500 <<

(гнездо) серии РПИ-М Назначение монтаж быстроразъемных соединений многопроволочных гибких медных проводов Сечение провода 0,51,5 мм Основные размеры контакт - 6,3х0,8: L - 21,8, B - 6,6, S - 0,4, d1 - 1,7 мм Диапазон рабочих температур (по стойкости изоляции) - до 105 С Материал контакт - латунь луженая, изоляция - нейлон красного цвета <<
