Соединители и панельки

мм Терминальные блоки Шаг контактов, мм 5.0 мм Количество клемм 2 Высота 10.0 мм Ширина 10.0 мм Глубина 7.5 мм Номинальный ток 15 А Тип винтовой модульный клеммный блок, угловой 90, на плату, 2 контакта, серии RG301-5.0 Диаметр (сечение) проводника 1.5 кв. мм(22-14 AWG) Номинальное напряжение 300 В Цвет синий Сечение провода 1.5 кв. мм Диапазон рабочих температур -40+105 С Контактное сопротивление, не более 20 мОм Способ монтажа на плату, пайка Материал корпуса PA66 UL94V-0 Сопротивление изоляции, не менее 5000 МОм (при Uисп.dc=1000 В) Диэлектрическая прочность 2000 В (50 Гц )/ 1 мин. Вес брутто 1.97 Транспортная упаковка: размер/кол-во 29*22*35.5/1600 <<

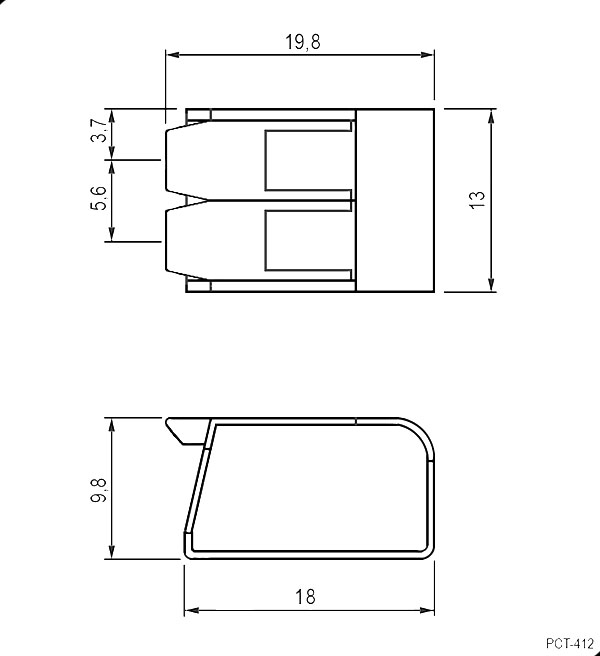

аналог WAGO Клеммники аналог WAGO Вес брутто 2.57 Транспортная упаковка: размер/кол-во 46.5*24.5*33.5/5000 Наименование Зажим-клемма (клемма соединительная) на 2 провода Цвет маркировка - оранжевая Материал корпус - PA66, UL94V-2/UL94V-0 Высота, мм 9,8 Ширина, мм 13 Глубина, мм 18,2 (корпус), 19,8 (полная) Максимальный ток, А 24 Сечение провода, мм2 0,5-2,5 <<

питания Вес брутто 1.81 Транспортная упаковка: размер/кол-во 58*45*36/20120 Высота 7,6 (корпус) мм Ширина 13,1 мм Глубина 18,35 мм Тип межплатный кабель питания, вилка (M) SM Диаметр (сечение) проводника 0,3 мм2 (22AWG), изоляция - ПВХ 0,5 мм, dmax= Ф1,8 мм Тип разъёма SM с шагом 2,5 мм Материал корпус - нейлон PA66 (UL94V0), черный, контакты - фосфористая бронза Способ монтажа пайка в плату Количество клемм 2 Цвет проводной изоляции красный/ черный Длина провода 150 мм Рабочая температура 0+150 С <<

контактов 2 Цвет черный Номинальный ток, А 20 Исполнение прямой Рабочее напряжение, В 300 Материал изолятора термопластик Рабочая температура (C) -40...+105 Сопротивление изоляции, МОм, не менее 1000 Шаг контактов, мм 7.62 Функциональное назначение клеммник барьерный винтовой <<

размер/кол-во 28*15.5*14/5000 Высота 4,75 мм Глубина 11,8 (полная), ~7,0 (резьбовая часть) мм Тип комплект крепежных болтов D-SUB SCR-10 Материал сталь (FE 12L14 ROHS) никелированная Комплектность болт с гайкой #4-40 UNC х 2, шайба гроверная х 2 <<

Вес брутто 4.29 Транспортная упаковка: размер/кол-во 29*22*35.5/1200 Высота 15.2 мм Ширина 15 мм Глубина 18.3 мм Номинальный ток 15 А Номинальное напряжение 300 В Количество контактов 3 Тип разъёма разъемный клеммный блок на кабель, 3 контакта, серии 2ERGK-5.0, розетка (F) Сечение провода 2.5 кв. мм(28-12 AWG) Диапазон рабочих температур -40+105 С Совместимость 5мм: 2ERGR-5.0-03P, 2ERGV-5.0-03P, 2ERGRC-5.0-03P, 2ERGRC-5.0-03P Способ монтажа на кабель Шаг разъёма 5.0 мм Материал корпуса PA66 UL94V-0, зеленый Количество клемм 3 Диэлектрическая прочность 2000 В (50 Гц )/ 1 мин. <<

упаковка: размер/кол-во 42*28*18.5/1200 Тип разъем (розетка) серии 7021 Номинальное напряжение 12/ 24 (DC) В Сечение провода 0,30,85 мм2 Диапазон рабочих температур -40+120 С Материал корпуса PA66, белый Количество клемм 2, клемма ножевая неизолированная 6,3 мм <<

размер/кол-во 29*22*35.5/3000 <<

Шаг контактов, мм 5.0 мм Количество клемм 2 Высота 18.0 мм Ширина 10.0 мм Глубина 10.5 мм Номинальный ток 10 А Тип винтовой модульный клеммный блок, на плату, 2 контакта, серии RG129-5.0 Диаметр (сечение) проводника 2.5 кв. мм(26-12 AWG) Номинальное напряжение 300 В Цвет зеленый Сечение провода 2.5 кв. мм Диапазон рабочих температур -40+105 С Контактное сопротивление, не более 20 мОм Способ монтажа на плату, пайка Материал корпуса PA66 UL94V-0 Сопротивление изоляции, не менее 5000 МОм (при Uисп.dc=1000 В) Диэлектрическая прочность 2000 В (50 Гц )/ 1 мин. Вес брутто 3.21 Транспортная упаковка: размер/кол-во 29*22*35.5/1400 <<

Вес брутто 2.65 Транспортная упаковка: размер/кол-во 29*22*35.5/2000 Высота 14.2 мм Ширина 12.7 мм Глубина 13.3 мм Номинальный ток 10 А Тип нажимной модульный клеммный блок, на плату, 2 контакта, серии RG142V-5.08 Номинальное напряжение 300 В Диаметр (сечение) проводника 1.5 кв. мм(22-14 AWG) Количество контактов 2 Сечение провода 1.5 кв. мм Диапазон рабочих температур -40+105 С Материал PA66 UL94V-0 Напряжение, В 300 В Шаг 5.08 мм Диэлектрическая прочность 2000 В (50 Гц )/ 1 мин. Материал корпуса PA66 UL94V-0 Сопротивление изоляции, не менее 5000 МОм (при Uисп.dc=1000 В) <<

колодки на динрейку Вес брутто 2.05 Транспортная упаковка: размер/кол-во 46.5*24.5*33.5/2000 <<

напряжение до 0,69 кВ Материал жилы медь Основные размеры L- 26,8, I - 10, B - 12, S - 0.8, D - 6.4, d1 - 2.3, A - 6 Сечение жилы 1.0, 1.5, 2.5 мм Покрытие контактной части гальваническое лужение Материал контактной части медь Размер крепёжного болта М6 Материал изоляции Нейлон Цвет изоляции синий Температурная стойкость изоляции 105 С Технология монтажа опрессовка <<

0.47 Транспортная упаковка: размер/кол-во 45*25.5*24/10000 Высота 4.3 мм Ширина 20 мм Глубина 2.5 мм Номинальный ток 1 А Количество контактов 10 (1 ряд с шагом 2.0 мм) Тип разъёма F - гнездо серии PBS2 для плат прямое Диапазон рабочих температур -40+105 С Материал контакты - латунь/ корпус - PA 46 (UL94V-0) Контактное сопротивление, не более 20 мОм Способ монтажа пайка в плату Сопротивление изоляции, не менее 1000 (при Uисп.dc=500 В) МОм Диэлектрическая прочность 500 (50 Гц, 1 мин.) В <<

55*31*38/3500 Количество контактов 8 (4 x 2) Тип разъёма М - вилка, тип R Способ монтажа монтаж на плату - пайка Материал корпуса термопластик (UL 94 V-0) Высота, мм 9,1 Глубина, мм 13,8 Диапазон рабочих температур, C 0 +85 Сопротивление изоляции, МОм, не менее 1000 Контактное сопротивление, мОм, не более 20 Диэлектрическая прочность, В 500 (50 Гц, 1 мин.) Шаг контактов, мм 2,54 <<

IDC-разъем серии TP, (F) - розетка прямая Способ монтажа врезной монтаж на кабель Материал корпуса Nilon (UL 94 V-0), красный Высота, мм 6,99 Ширина, мм 7,62 Номинальный ток, А 3 Материал контакта никелированный медный сплав Глубина, мм 13,21 Сечение провода, мм2 22 AWG Контактное сопротивление, мОм, не более 30 Шаг контактов, мм 2,54 <<

Транспортная упаковка: размер/кол-во 48*32*27/8000 Длина контактной части (с изолятором) l - 14 мм Глубина 24 (изолятор), 38 (полная) мм Тип Разъем питания штырьковый (F - кабельная сторона) удлиненный Характеристика диаметр контакта - внешний (D1)/ внутренний (d1) - 5,5/ 2,1 мм Материал корпуса PA66 UL94V-0 Количество циклов коммутации (электро), не менее 5000 Диаметр корпуса, мм 10, (D2-7,9/ d2 - 4,9) Диапазон рабочих температур, C -30+70 Номинальное напряжение, В 20 (DC) Максимальный ток, А 2 Сопротивление изоляции, МОм, не менее 100 (при Uисп.dc=500 В) Контактное сопротивление, мОм, не более 30 Диэлектрическая прочность, В 500 (50 Гц, 1 мин.) <<

Стыковое соединение жил Материал жилы медь Сечение жилы 2,5, 4, 6 мм? Класс гибкости 3, 4, 5, 6 Покрытие контактной части гальваническое лужение Материал контактной части медь Технология монтажа опрессовка Цвет изоляции желтый Температурная стойкость изоляции 105 С Размер L - 27, L1 - 15, S - 1, d1 - 3,4 мм Материал изоляции Нейлон <<

контактов 20 (10x2) Шаг контактов, мм 2,54 <<
