Соединители и панельки

38*36*19/2000 Высота 12,5 мм Ширина 30,8 0,3 мм Глубина 16,3 мм Количество контактов 9 в два ряда Тип разъёма F - розетка Шаг 2,77 х 2,84 (гор. х верт.) мм Контактное сопротивление, не более 20 мОм Способ монтажа пайка Сопротивление изоляции, не менее 1000 (при Uисп.dc=500 В) МОм Диэлектрическая прочность 500 (50 Гц, 1 мин.) В Рабочая температура 0 +85 С <<

блоки Высота 10 мм Ширина 15 мм Глубина 8,1 (корпус) мм Номинальный ток 12А Тип клеммная колодка серии XY304R винтовая Номинальное напряжение 300 В Диаметр (сечение) проводника 24-14 AWG/ до 1.5 мм2 Цвет Зеленый Сечение провода 1,5 мм2 Диапазон рабочих температур -40+105 С Способ монтажа на плату, пайка Материал корпуса Pa66 UL94V-0 Количество клемм 3 с шагом 5,0 мм, М3,0 Диэлектрическая прочность 2000 (50 Гц / 1 мин.) В Шаг контактов, мм 5,0 <<

ток, А до 1 Материал изолятора PVC Покрытие контакта никель Диапазон рабочих температур, C -20...+85 Номинальное напряжение, В 30 (DC) Количество выводов 2 Сопротивление изоляции, МОм, не менее 100 Контактное сопротивление, мОм, не более 30 Диэлектрическая прочность, В 500 (50 Гц, 1 мин.) <<

ток, А до 1 Материал изолятора PVC Покрытие контакта никель Диапазон рабочих температур, C -20...+85 Номинальное напряжение, В 30 (DC) Количество выводов 3 Сопротивление изоляции, МОм, не менее 100 Контактное сопротивление, мОм, не более 30 Диэлектрическая прочность, В 500 (50 Гц, 1 мин.) <<

размер/кол-во 63*34*34.5/2000 Тип Держатель Nano-SIM карты Количество контактов 6P Материал контакты - C5210 фосф. бронза с покр. Износоустойчивость циклов не менее 3000 Материал корпуса термопластик (UL94V-0) Высота, мм 1,35+0,3 Ширина, мм 10,05 (корпус), 10,85 (полная) Номинальный ток, А 0,5 (max) Глубина, мм 12,3 Диапазон рабочих температур, C -20...+60 Сопротивление изоляции, МОм, не менее 1000 Контактное сопротивление, мОм, не более 100 Диэлектрическая прочность, В 250 (50 Гц / 1 мин.) <<

0,69 кВ Материал жилы медь Сечение жилы 10 мм Основные размеры L- 29,9, I - 16, B - 10,9, S - 1,2, D -6,4, d1 - 4,6 Покрытие контактной части гальваническое лужение Материал контактной части медь Размер крепёжного болта М6 Материал изоляции Нейлон Цвет изоляции красный Температурная стойкость изоляции 105 С Технология монтажа опрессовка <<

упаковка: размер/кол-во 42*28*18.5/5000 Глубина 39 мм Максимальный ток 10 А Номинальное напряжение 30 (AC), 60 (DC) В Цвет изолятора - черный Диаметр корпуса 8 мм Особенности дополнительное гнездо Ф4 мм Способ монтажа винтовое крепление Диаметр контакта 4,0 мм <<

Шаг контактов, мм 3.5 мм Количество клемм 3 Высота 9.2 мм Ширина 10.5 мм Глубина 7.3 мм Номинальный ток 10 А Тип винтовой модульный клеммный блок, на плату, 3 контакта, серии RG302-3.5 Диаметр (сечение) проводника 1.0 кв. мм(26-16 AWG) Номинальное напряжение 150 В Цвет зеленый Сечение провода 1.0 кв. мм Диапазон рабочих температур -40+105 С Контактное сопротивление, не более 20 мОм Способ монтажа на плату, пайка Материал корпуса PA66 UL94V-0 Сопротивление изоляции, не менее 5000 МОм (при Uисп.dc=1000 В) Диэлектрическая прочность 2000 В (50 Гц )/ 1 мин. Вес брутто 1.63 Транспортная упаковка: размер/кол-во 28.5*21*19/3000 <<

84 Транспортная упаковка: размер/кол-во 48*31.5*22/5000 Глубина 13,6 (корпус), 8,8 (резьба) мм Тип Разъем штырьковый низковольтный - вилка, монтаж на панель Характеристика Ф центрального контакта -2,0 мм, Ф гнезда 5,7 мм, резьба М12 Материал корпуса GF - Nilon-66 или замена Количество циклов коммутации (электро), не менее 5000 Диаметр корпуса, мм 15,6 Диапазон рабочих температур, C -20+70 Номинальное напряжение, В 20 (DC) Максимальный ток, А 2 Размер установочного отверстия, мм Ф12 с лысками (ширина 10,5) <<

напряжение до 0,69 кВ Материал жилы медь Основные размеры L- 29,5, I - 13, B - 12, S - 1, D -6,4, d1 - 3,4, A - 6 Сечение жилы 2,5, 4, 6 мм Покрытие контактной части гальваническое лужение Материал контактной части медь Размер крепёжного болта М6 Материал изоляции Нейлон Цвет изоляции желтый Температурная стойкость изоляции 105 С Технология монтажа опрессовка <<

43.5*36.5*31.5/2000 Примечание IEC 60320 (C14) Тип Вилка блочная 3-полюсная Количество контактов 3 Цвет черный Тип разъёма C14 Способ монтажа на панель, на защелках Материал корпуса пластик Высота, мм 24 Ширина, мм 31,2 Номинальный ток, А 10 Глубина, мм 27,3 Номинальное напряжение, В 250 Сопротивление изоляции, МОм, не менее 500 (при Uисп.dc=500 В) Размер установочного отверстия, мм 20,2х27,7 Диэлектрическая прочность, В 3000 (50 Гц / 1 мин.) Температура окружающей среды при эксплуатации, C -25+70 <<

16 Контактное сопротивление, мОм, не более 30 Диэлектрическая прочность, В 100 Максимальное напряжение, В 30 Номинальный ток, А 3 Количество циклов коммутации (электро), не менее 10000 Диапазон рабочих температур, C -40+85 Материал корпус - никелированная сталь, изолятор - термопластик UL94-0, контакты - Cu-сплав с покрытием Вес брутто 0.76 Транспортная упаковка: размер/кол-во 35*35*32/3000 <<

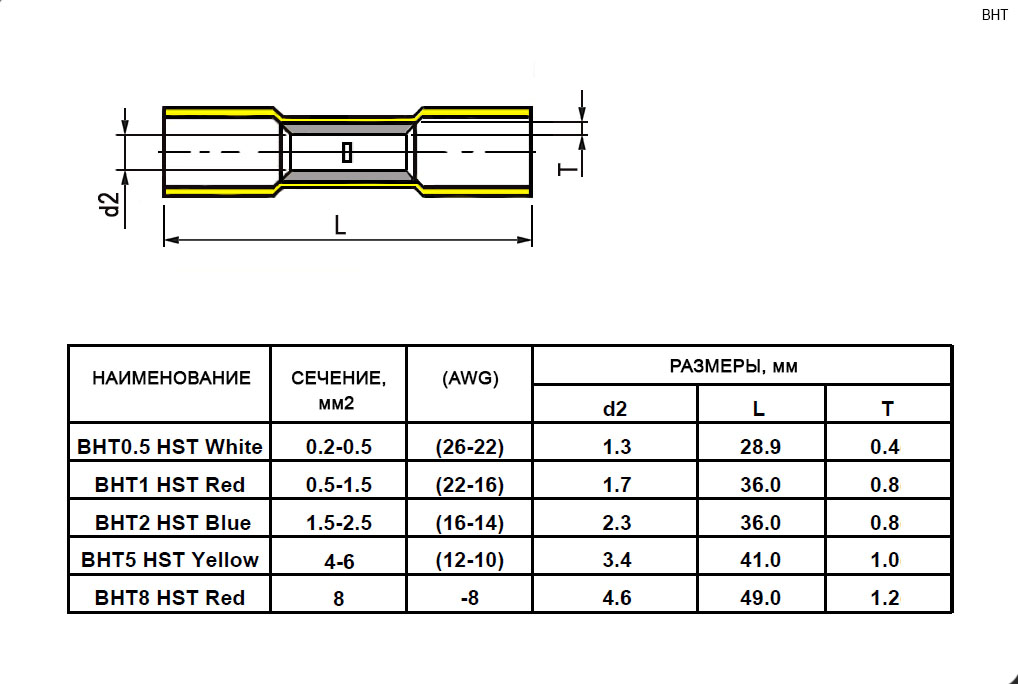

изолированные Вес брутто 2.31 Транспортная упаковка: размер/кол-во 42*28*18.5/5000 Глубина L - 41 мм Диаметр гильзы внутренний (d2) - 3,4 мм Максимальный ток 48 А Тип втулка (гильза) соединительная термоусадочная типа BHT Сечение провода (12-10 AWG) 4-6 мм2 Диапазон рабочих температур -55+125 С Материал медь луженая/ ТУТ, цвет желтый Температура усадки +80+130 С Монтажный инструмент HS-30J (2210 AWG) <<

упаковка: размер/кол-во 48*32*27/5000 Высота 13 мм Глубина 44,5 мм Максимальный ток 19 А Номинальное напряжение 30 (AC/ DC) В Тип разъёма вилка (М) Ф4 мм, цвет изолятора - красный Материал изолятор - PE, клемма - никелированная латунь, пружина - сталь Диаметр проводника Ф3,5 мм Тип крепления под пайку Дополнительно наличие гнезда (F) Ф4 мм в торце вилки <<

Способ монтажа на плату Материал корпуса PA66 UL94V-0, зеленый Высота, мм 8,2 Ширина, мм 26,4 Номинальный ток, А (UL) 15 Глубина, мм 12,1 Диапазон рабочих температур, C -40+105 Сопротивление изоляции, МОм, не менее 5000 (при Uисп.dc=1000 В) Диэлектрическая прочность, В 2000 (50 Гц / 1 мин.) Шаг контактов, мм 5,0 <<

WAGO Вес брутто 6.36 Транспортная упаковка: размер/кол-во 47*37*38.5/5000 Наименование Зажим-клемма серии РСТ 4-х контактная Цвет корпус - серый, рычаги - оранжевые Материал корпуса PA66 UL94V-0 Высота, мм 14,5 Ширина, мм 21,9 Глубина, мм 21 Диапазон рабочих температур, C -40+105 Максимальный ток, А 24 Сечение провода, мм2 0,08...2,5 (4,0 для многожильного провода) Диэлектрическая прочность, В 2000 (50 Гц, 1 мин.) <<
