Реле и оптоприборы (оптроны)

Оптопары Тип Оптопара с транзисторным выходом Описание Optoisolator Transistor Output 5000Vrms 1 Channel 4-SMD Количество каналов 1 Прямой ток (If), мА 50 Напряжение прямое (Vf) - 1,17 В/ обратное (VOut max) - 80 В Диапазон рабочих температур -55+100 С Тип выхода Transistor Время нарастания - 3 мкс, спада - 5 мкс Коэффициент передачи по току min (CTR), % 80 Коэффициент передачи по току max (CTR), % 600 Напряжение изоляции 5000 В(rms) Вес брутто 0.42 Транспортная упаковка: размер/кол-во 58*46*46/10000 Способ монтажа поверхностный (SMT) Корпус SMD-4 Упаковка REEL, 2000 шт. MSL(Уровень чувствительности к влажности) 1 <<

Тип Оптопара транзисторная Количество каналов 1 Прямой ток (If), мА 50 Напряжение прямое (Vf) - 1,4 В/ обратное (Vr) - 6 В Мощность рассеиваемая (Pd) - 170 мВт Диапазон рабочих температур -55+100 С Описание Transistor Output Optocouplers 3750 Vrms 0.2mA Тип выхода NPN Phototransistor Время нарастания - 18 нс, спада - 18 нс Напряжение изоляции 3750 В(rms) Вес брутто 0.26 Способ монтажа поверхностный (SMT) Корпус SMD-4 Упаковка REEL, 3000 шт. MSL(Уровень чувствительности к влажности) 1 <<

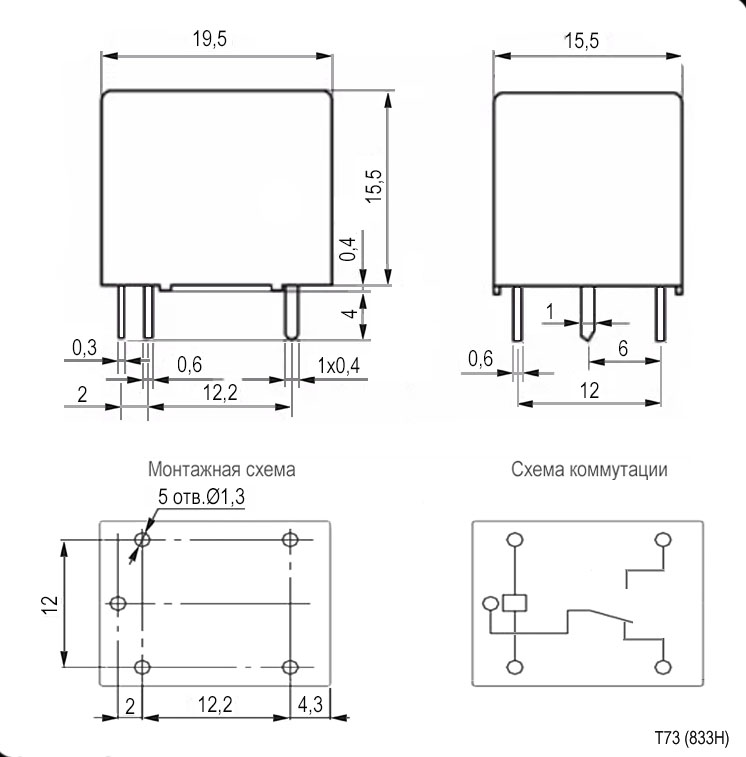

Ом L (высокочувств.) - 1600/ D (норм.) -1280 Диапазон рабочих температур, C -40+85 Максимальный ток, А переключения - 10 Контактное сопротивление, мОм, не более 50 (при Udc=6В, I=1A) мОм Вес брутто 8.00 Транспортная упаковка: размер/кол-во 34*21*16/1000 Мощность катушки - L (высокочувств.)-360/ D (норм.)-450 (DС) мВт Тип Реле электромагнитное серии T73 Схема переключения SPDT, form C Стандарт безопасности - UL TUV CE CQC Количество циклов коммутации (электро), не менее 100000 Высота, мм 15,9 (корпус) Ширина, мм 15,5 Глубина, мм 19,5 Вес, г 100 Сопротивление изоляции, МОм, не менее 100 (при Uисп.dc=500 В) Коммутируемое напряжение, В 250 AC/ 30 DC Диэлектрическая прочность, В между откр. контактами и катушкой - 1500 VAC 1мин. Номинальное напряжение катушки, В 24 DC (Uмакс.=31,2) Напряжение срабатывания, В 18,0 (макс.) Напряжение отпускания, В 1,2 Время, мс срабатывания - 10/ отпускания - 5 <<

размер/кол-во 40*29.5*33/3000 <<

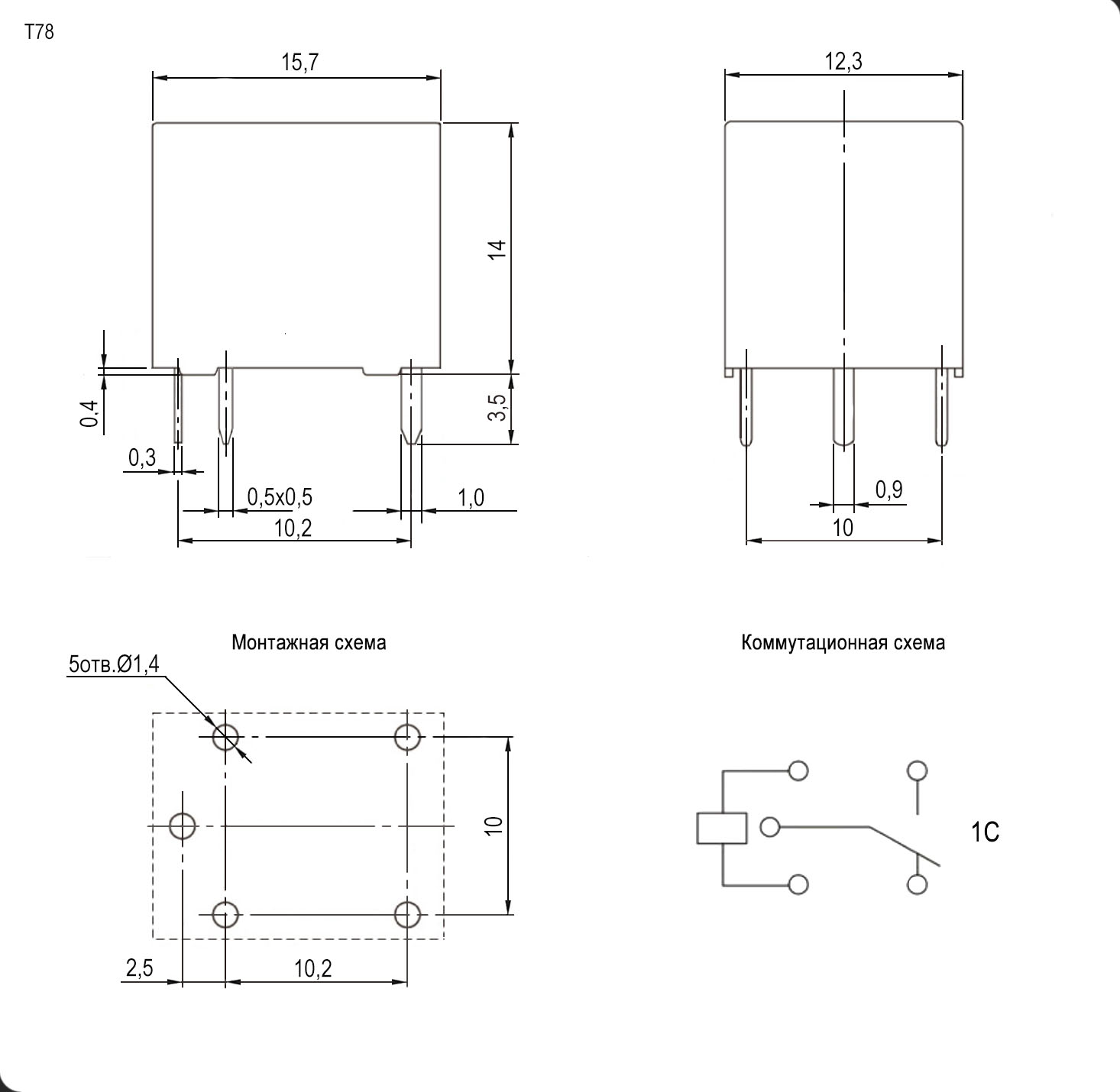

Ом 240 (600 мВт)/ 180 (800 мВт) Диапазон рабочих температур, C -40 +85 Контактное сопротивление, мОм, не более 100 (при Udc=6В, I=1A) мОм Вес брутто 5.74 Транспортная упаковка: размер/кол-во 34*21*16/1000 Мощность катушки 600/ 800 мВт Тип Реле электромагнитное серии T78 Схема переключения SPDT, form C: NO-NC Стандарт безопасности - UL TUV CE CQC Количество циклов коммутации (электро), не менее 100000 Высота, мм корпус: 14 Ширина, мм 12,3 Номинальный ток, А переключения - 10 Глубина, мм 15,7 Сопротивление изоляции, МОм, не менее 100 (при Uисп.dc=500 В) Коммутируемое напряжение, В 120 AC/ 16 DC Диэлектрическая прочность, В между откр. контактами и катушкой - 500 VAC 1мин. Номинальное напряжение катушки, В 12 DC (Uмакс.=15,6) Напряжение срабатывания, В 7,8 (макс.) Напряжение отпускания, В 1,2 Время, мс срабатывания - 10/ отпускания - 5 <<

Ом L (высокочувств.) - 960/ D (норм.) - 720 Диапазон рабочих температур, C -40 +85 Контактное сопротивление, мОм, не более 100 (при Udc=6В, I=1A) мОм Вес брутто 5.89 Транспортная упаковка: размер/кол-во 34*21*16/1000 Мощность катушки - L (высокочувств.)-600/ D (норм.)-800 (DС) мВт Тип Реле электромагнитное серии T78 Схема переключения SPDT, form C: NO-NC Стандарт безопасности - UL Количество циклов коммутации (электро), не менее 100000 Высота, мм 14 (корпус), 17,5 (полная) Ширина, мм 12,3 Номинальный ток, А переключения - 10 Глубина, мм 15,7 Сопротивление изоляции, МОм, не менее 100 (при Uисп.dc=500 В) Коммутируемое напряжение, В 120 AC/ 16 DC Диэлектрическая прочность, В между откр. контактами и катушкой - 500 VAC 1мин. Номинальное напряжение катушки, В 24 DC (Uмакс.=31,2) Напряжение срабатывания, В 15,6 (макс.) Напряжение отпускания, В 2,4 Время, мс срабатывания - 10/ отпускания - 5 <<

размер/кол-во 39*25*42/1500 <<

1.08 Транспортная упаковка: размер/кол-во 60*50*50/2000 <<

Ом 42 (600 мВт) Диапазон рабочих температур, C -40 +85 Контактное сопротивление, мОм, не более 100 (при Udc=6В, I=1A) мОм Вес брутто 5.60 Транспортная упаковка: размер/кол-во 34*28*15/2000 Мощность катушки 600/ 800 мВт Тип Реле электромагнитное серии T78 Схема переключения SPDT, form C: NO-NC Стандарт безопасности - UL TUV CE CQC Количество циклов коммутации (электро), не менее 100000 Высота, мм корпус: 14 Ширина, мм 12,3 Номинальный ток, А переключения - 10 Глубина, мм 15,7 Сопротивление изоляции, МОм, не менее 100 (при Uисп.dc=500 В) Коммутируемое напряжение, В 120 AC/ 16 DC Диэлектрическая прочность, В между откр. контактами и катушкой - 500 VAC 1мин. Номинальное напряжение катушки, В 5 DC (Uмакс.=6,5) Напряжение срабатывания, В 3,75 (макс.) Напряжение отпускания, В 0,5 Время, мс срабатывания - 10/ отпускания - 5 <<

Ом L (высокочувств.) - 70/ D (норм.) - 55 Диапазон рабочих температур, C -40+85 Максимальный ток, А переключения - 10 Контактное сопротивление, мОм, не более 50 (при Udc=6В, I=1A) мОм Вес брутто 8.20 Транспортная упаковка: размер/кол-во 36*22*34/2000 Мощность катушки - L (высокочувств.)-360/ D (норм.)-450 (DС) мВт Тип Реле электромагнитное серии T73 Схема переключения SPDT, form C Стандарт безопасности - UL TUV CE CQC Количество циклов коммутации (электро), не менее 100000 Высота, мм 15,9 (корпус) Ширина, мм 15,5 Глубина, мм 19,5 Вес, г 100 Сопротивление изоляции, МОм, не менее 100 (при Uисп.dc=500 В) Коммутируемое напряжение, В 250 AC/ 30 DC Диэлектрическая прочность, В между откр. контактами и катушкой - 1500 VAC 1мин. Номинальное напряжение катушки, В 5 DC (Uмакс.=6,5) Напряжение срабатывания, В 3,75 (макс.) Напряжение отпускания, В 0,25 Время, мс срабатывания - 10/ отпускания - 5 <<
