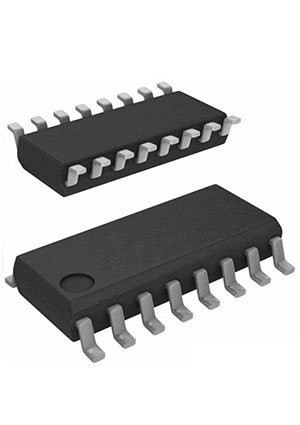

мощности и высокой скоростью передачи данных. Основная функция заключается в приеме дифференциальных сигналов низкого напряжения (350 мВ) и преобразовании их в выходное напряжение CMOS (совместимое с TTL). MS90C032/MS90C032T также поддерживает входные функции обрыва цепи, короткого замыкания, смещения ошибки и три состояния. MS90C032 доступен в корпусе SOP16, а MS90C032T доступен в корпусе TSSOP16. Драйверы MS90C032/MS90C032T и MS90C031 могут обеспечить приложения высокоскоростного интерфейса точка-точка.
Частота переключения более 155,5 Мбит/с (77,7 МГц) Низкое рассеивание мощности Максимальная разница в задержке распространения канала 600 пс Максимальная задержка распространения 6,0 нс Поддержка состояния разомкнутой цепи на входе Стандарт ANSI Совместим со стандартом TIA/EIA644 LVDS Применяется к стандарту SMD596295834 Корпус SOP16, TSSOP16 <<

дисплеем с разрешением от NTSC до SXGA. MS90C386B преобразует потоки данных LVDS обратно в 28-битные данные CMOS/TTL с выбором тактовой частоты переднего или заднего фронта для удобства работы с различными контроллерами ЖК-панелей. При тактовой частоте передачи 175 МГц 24 бита данных GRB и 4 бита данных синхронизации и управления (HSYNC, VSYCN, DE, CNTL) передаются с эффективной скоростью 1225 Мбит/с на канал LVDS. При тактовой частоте 175 МГц скорость передачи данных составляет 612,5 Мбайт/с.
Диапазон тактовой частоты: 20–175 МГц Узкая шина уменьшает размер кабеля Одно питание 3,3 В Режим пониженного энергопотребления Поддержка VGA, SVGA, XGA, SXGA Пропускная способность до 4,9 Гбит/с Пропускная способность до 612,5 МБ/с внешние компоненты Совместимость со стандартом TIA/EIA-644 LVDS Корпус TSSOP56 <<

аналоговый входной каскад с недисперсионным инфракрасным датчиком (NDIR). Выходное напряжение прямо пропорционально напряжению термобатареи. А программируемая способность может поддерживать несколько датчиков термобатареи. MS91050 имеет усилитель с программируемым усилением, компенсацию темновой фазы и регулируемый синфазный генератор (1,15 В или 2,59 В), увеличивающий выходной динамический диапазон. MS91050 может реализовать дополнительную фильтрацию сигнала (высокочастотный, низкочастотный или полосовой) с помощью выводов A0 и A1 для устранения внеполосного шума. И пользователь может программировать через интерфейс SPI. Рабочее напряжение от 2,7В до 5,5В.
Одноканальный вход Усилитель с программируемым усилением Компенсация смещения темной фазы Поддержка внешней фильтрации Генератор синфазного сигнала и 8-разрядный АЦП Корпус MSOP10 <<

который объединяет высокопроизводительный АЦП, высокоточный операционный усилитель, переключатель с низким импедансом, высокоточную схему генерации опорного напряжения и сигнальную цепь переменного тока теста глюкозы. Он также интегрирует протокол связи I2C. Благодаря этим функциям периферийные устройства становятся намного меньше, и пользователям просто нужно работать и считывать данные через интерфейс, завершая, таким образом, сбор данных о глюкозе. Рабочее напряжение колеблется от 2,5В до 3,6В. Диапазон температур от 40°C до +85°C. А MS9912N доступен в корпусе QFN36.
Максимум 16 бит без пропущенных кодов АЦП INL: 0,01% Встроенный осциллятор Непрерывное преобразование и однократное преобразование Встроенный операционный усилитель с малым смещением Дополнительные внутренние и внешние ссылки Интерфейс I2C Низкое рассеивание мощности: 1400 мкА <<

значение) I 2C Тактовая частота: до 2 МГц Напряжение питания: от 2,5 В до 5,5 В Высокий CMTI: 150 кВ/мкс Электростатический разряд на уровне микросхемы: HBM: +-6 кВ Высокая эффективность ЭМС на уровне системы: улучшенная система уровень ESD, EFT, устойчивость к перенапряжениям Низкое энергопотребление: 1,5 мА/канал (1 Мбит/с) Низкая задержка распространения: <15 нс Рабочая температура: -40~125C <<
