Микросхемы

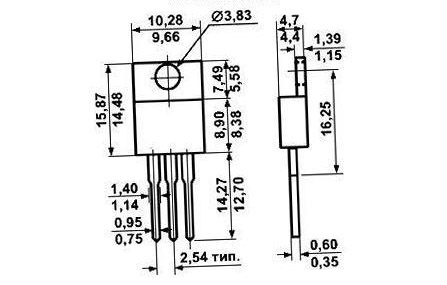

&,#8804,100 мВ Ток потребления: 9,517,5 мА Выходное напряжение 300900 мВ Коэффициент гармоник: &,#8804,1,5% <<

&,#8804,130 мА <<

&,#8804,6 мА <<

3050 мА Входное сопротивление &,#8805,2 кОм Емкость выходная: &,#8804,10 пФ <<

&,#8804,45 мА Коэффициент ослабления сигнала яркости: -9-5 дБ Время задержки сигнала яркости: 6301020 нс <<

<,100 мкА Выходной ток высокого уровня: <,0.3 мкА Выходное напряжение высокого уровня: >,8.2 В <<

температур, гр. С -10...70, Номинальное напряжение питания 5, Функциональность дешифратор, <<

<,2,1 мА Выходной ток <,0.3 мкА Выходное напряжение высокого уровня: >,8.2 В <<

свойство микросхем серии К176 - сверхнизкое потребление тока в статическом режиме - от 0,1 до 100мкА. В серию входят свыше 30 микросхем, среди которых К176ИЕ1 - К176ИЕ18 - это микросхемы счетчиков.К176ИЕ12 - двоичный счетчик на 60- и 15-разрядный делитель частоты. Микросхемы была специально разработана для применения в электронных часах. В ее состав входит генератор 32768 Гц и два делителя частоты с коэффициен¬тами деления 2(16)=32768 и 60.При подключении к внешнему кварцу микросхема выдает импульсы различной частоты. Сигналы 128 Гц на выходах Т1-Т4 сдвинуты на четверть периода и предназначены для коммутации разрядов индикатора в часах. Импульсы 1/60 Гцпоступают на счетчик минут. Соответственно, сигнал с частотой 1 Гц используется для секундной точки и секундного цифрового индикатора. Выход М с задержкой включения используется для сброса при включении часов.Номинальное напряжение питания: 9 В +/-5 % (от <<

кварцевым резонатором частотой 32 768 Гц, и два делителя частоты с коэффициентами деления 215=32768 и 60. Сопротивление резистора R1 может находиться в пределах 10-33 Мом. Конденсатор С3 служит для точной подстройки частоты. На выходах Т1-Т4 DD1 формируются импульсы с частотой 128 Гц и скважностью около 4, сдвинутые между собой на четверть периода. Они необходимы для коммутации разрядов индикатора в часах при динамической индикации. Сигнал с частотой 1 Гц с вывода 4 микросхемы можно использовать для зажигания разделительной точки.ИС К176ИЕ18 имеет специальный формирователь звукового сигнала. Выход звукового сигнала (вывод 7) выполнен с 'открытым' стоком и позволяет подключать излучатели сопротивлением более 50 Ом без эмиттериых повторителей.1 Выход 128Гц 9 Включение звукового сигнала2 Выход 128Гц 10 Выход 60Гц3 Выход 128Гц 11 Выход 1024Гц4 Выход 215 (1Гц) 12 Вход генератора5 Вход сброса 13 Выход генератора6 Выход 214 (2Гц) 14 Управление яркостью7 Выход звукового сигнала 15 Выход 128Гц8 Общий16 Питание 9ВНапряжение питания 5..10ВВыходное напряжение '0' <0,3ВВыходное напряжение '1' >8,2ВВходной ток '0/1' <0,1мкАТок потребления (статический, Uпит=5В) 50мкАДиапазон температур 0.. 70°C <<
