Программируемые источники питания TDK-Lambda серии ZUP

Посмотреть наличие и цены

ZeroUP, или Zup была первой линейкой программируемых источников, выпущенных компанией Lambda. В названии ZeroUp продемонстрирована возможность программирования напряжения и тока источника от нулевого ( zero) и до предельного ( up) значения без потери точности, устойчивости и других функциональных показателей. В результате удачного сочетания надежности, эффективности и гибких возможностей управления и каскадирования источников, они нашли применение в широком диапазоне задач:



• Лабораторные источники;
• Автоматизация и контроль;
• Испытания и тренировка компонентов;
• Фундаментальные исследования и моделирование физических процессов;
• Радиосвязь;
• Медицинское оборудование;
• Гальванизация и электролиз, а также многое другое.


Источники серии Zup представляют собой импульсные AC/ DC преобразователи габаритной мощностью 200, 400 и 800 Вт с возможностью управления параметрами, настройки пороговых значений и защит как с передней панели, так и посредствам программного интерфейса. Во всех исполнениях источники Zup оснащаются интерфейсами RS232 и RS485, а также входом аналогового программирования, диагностики и сигнализации.


Ключевые особенности серии:

• Режим стабилизации напряжения/тока ;
• Встроенные интерфейсы RS232/485;
• Микропроцессорное управление ;
• Использование энкодеров – гарантия надежности ;
• Программная калибровка и самотестирование ;
• Память последних настроек ;
• Параллельная работа (ведущий-ведомый), активное распределение токов;
• Внешнее программирование напряжением или сопротивлением (по току);
• Универсальное входное напряжение 85-265 В AC;
• Активный корректор коэффициента мощности – до 0,99;
• Напряжение до 120 В, ток до 132 А;
• Монтаж в стойку 19 ";
• Международные сертификаты безопасности ;
• Маркировка CE по ЭМС и соответствию требований директивы для оборудования низкого напряжения.

Серии источников Zup:

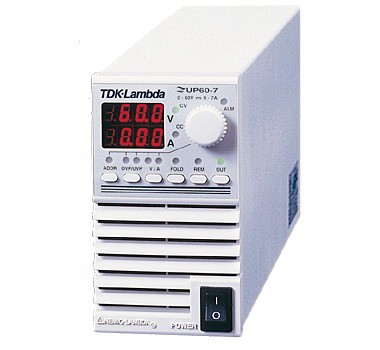

Zup 200

Модельный ряд

Модель	Выходное напряжение , В DC	Выходной ток , А DC
ZUP-6-33	0-6	0-33
ZUP-10-20	0-10	0-20
ZUP-20-10	0-20	0-10
ZUP-36-6	0-36	0-6
ZUP-60-3.5	0-60	0-3.5
ZUP-80-2.5	0-80	0-2.5
ZUP-120-1.8	0-120	0-1.8

Пример обозначения: ZUP-36-6/E

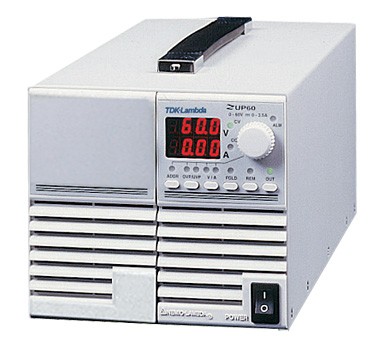

Zup 400



Модельный ряд

Модель	Выходное напряжение, В DC	Выходной ток, А DC
ZUP -6-66	0-6	0-66
ZUP -10-40	0-10	0-40
ZUP -20-20	0-20	0-20
ZUP -36-12	0-36	0-12
ZUP -60-7	0-60	0-7
ZUP -80-5	0-80	0-5
ZUP -120-3.6	0-120	0-3.6

Пример обозначения: ZUP-60-7/EW



Zup 800

Модельный ряд

Модель	Выходное напряжение, В DC	Выходной ток, А DC
ZUP -6- 132	0-6	0-66
ZUP -10- 80	0-10	0-40
ZUP -20- 40	0-20	0-20
ZUP -36- 24	0-36	0-12
ZUP -60- 14	0-60	0-7

Пример обозначения: ZUP-60-14/LE

Опции

Шнур питания

В комплекте поставки ZUP может идти сетевой шнур питания для совместимости со стандартными розетками различных стран и континентов.
В СНГ, как правило, поставляется модификация ZUP/E, т.е. трехконтактная евровилка стандарта под розетку INT'L 7/VII с заглубленным заземляющим контактом.

Примеры моделей:

Регион	Европа	Англия	Япония	Ближний Восток	Америка
Вилка
Обозначение	ZUP/E	ZUP/GB	ZUP/J	ZUP/I	ZUP/U

Пример обозначения: ZUP-20-40 / E



L
Клеммы на передней панели

Для удобства использования источника питания в качестве настольного предусмотрено опциональное исполнение с клеммами на передней панели. Клеммы позволяют подключать неизолированные проводники или разъемы типа «банан».

Преимущества



• Применение в качестве настольного источника питания
• Для блоков с током до 20 А
• Высота ZUP с опцией L – 153 мм

Аксессуары

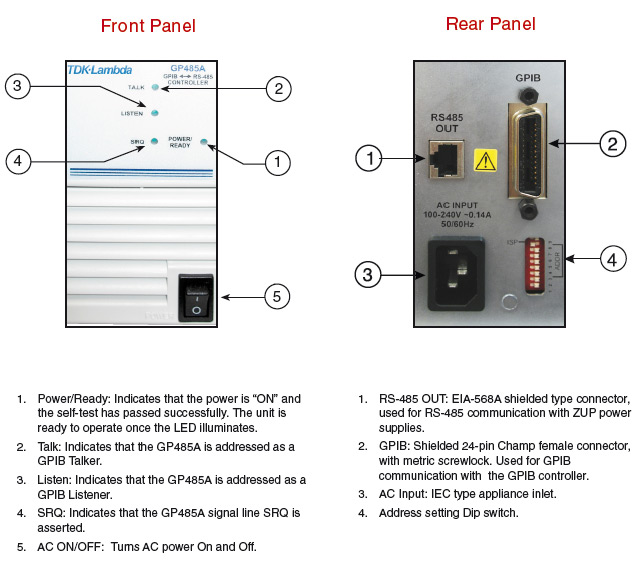

G485A
Контроллер GPIB-RS485

Все источники серии ZUP оснащены интерфейсом RS 232 и RS 485. Коммуникация между блоками осуществляется посредствам интерфейса RS 485. Если пользователю необходимо сопряжение массива источников с промышленным контроллером или компьютером, оснащенным интерфейсом GPIB , применяется модуль GP 485 A.

Преимущества



• Поддержка IEEE488
• Настройка скорости передачи данных 9600..300 bps
• До 30 адресов устройств



NL 200
Настольная «корзина»

Металлический кожух с удобной ручкой NL 200 позволяет объединить два источника питания мощностью 200 или 400 Вт для создания двухканального блока или специализированного комплекса с блоками различных номиналов.

Преимущества



• Универсальная «корзина» для блоков обоих типоразмеров
• Удобство построения комплексов оборудования

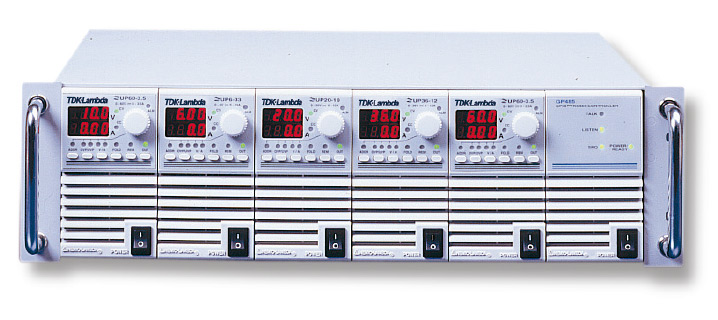

NL 100
Корпус 19"

Корпус NL 100 выполнен в стандартном форм-факторе 3 U 19". Облегчает интеграцию в системы автоматики, телеметрии, входного и выходного контроля, систем связи и так далее. То есть везде, где присутствует стандарт монтажа в 19-дюймовую стойку. Кроме того, до 6 блоков ZUP 200 и 400 Вт, или до трех блоков 800 Вт могут быть соединены в параллель, что позволяет получить управляемую силовую сборку до 2400 Вт в формате 3 U .

Преимущества



• Блок стандартного типоразмера 3U 19 дюймов
• До 6 блоков шириной 70 мм
• До 3 блоков шириной 140 мм
•    NL 101 – заглушка для пустого отсека шириной 70 мм

Интерфейсный кабель

Интерфейсы RS 232 и RS 485 на источниках питания ZUP выполнены посредствам стандартных розеток RJ 45, обеспечивающих компактность, надежность и доступность интеграции.
Сопряжение блоков с ПЛК и компьютерами производится специализированными кабелями RJ 45- DB 9 или RJ 45- DP 25.

Примеры моделей

Интерфейс	RS-232	RS-485	RS-232	RS-485
Разъеми кабель	DB-9F (мама )1 м, экран	DB-9F (мама )1 м, экран	DB-25 F (мама)1 м, экран	DB-25 F (мама)1 м, экран
Обозначение	ZUP/NC401	ZUP/NC402	ZUP/NC403	ZUP/NC404

Вид разъемов

DB-9F (мама)	DB-25F (мама)	RJ45

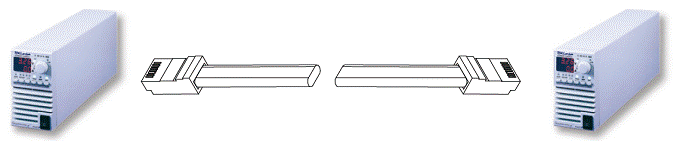

Кабель последовательного соединения

По сути – экранированный патч-корд RJ 45.
Позволяет собирать блоки ZUP при соединении в массив с управлением по протоколу RS -485. В случае массивов со значительными токами использование экранированного кабеля обязательно, т.к. наведенные помехи могут снизить скорость передачи данных или устойчивость системы.

Интерфейс	RS-485
Разъеми кабель	RJ-45 0.5 м, экран
Обозначение	ZUP/W
